等級:    一級

工作電流:    1A安培

工作電壓:    24V

環境溫度:    -10℃-50℃

類別:    智能控制模塊

認證:    GB3836.

執行質量標準    國標

經營模式:    生產加工

品牌:    阜新富安防爆

型號:    FBMJ-FA

是否加工定制:    是

一、概述：

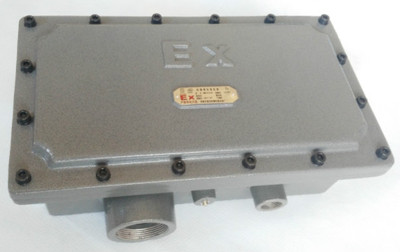

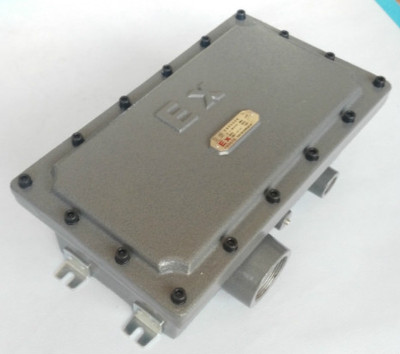

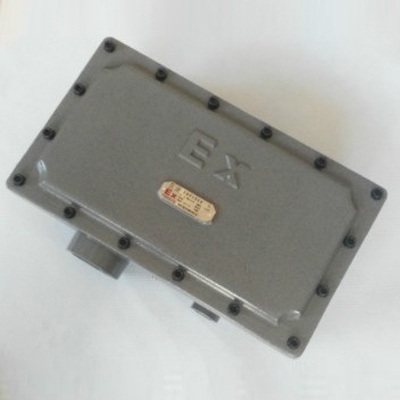

FBMJ-FA/10-60防爆模塊接線箱，安裝于易燃易爆場所的公共區域。內有襯板，過線、布線方便，可整體安裝各廠家模塊、安全柵和接線端子?？膳c各種防爆火災探測器、報警器，防爆型手動報警按鈕配套使用，同各類火災報警控制器一起構成火災探測、報警系統。防爆模塊接線箱結構設計合理，造型美觀，有效抵御灰塵污染和潮濕空氣影響。

本產品符合GB3836.1-2010 **性環境  第1部分：設備 通用要求》

GB3836.2-2010 **性環境  第2部分：由隔爆外殼“d”保護的設備》 GB12476.1-2013《可燃性粉塵環境用電氣設備 第1部分：通用要求》

GB12476.5-2013《可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD”》

GB 4208  外殼防護等級(IP代碼)

GB/T 14048.1第1部分：低壓開關設備和控制設備總則

并經**檢驗合格取得防爆合格證。適用于石油化工、油庫 2區使用。

二、主要技術參數

1、防爆標志：ExdⅡBT5Gb

2、相對濕度：≤95％不結露

3、大氣壓力：80～110KPa

4、工作電壓： DC24V，AC220V

5、工作電流：小于10A

6、內部安裝：模塊、安全柵、端子。

7、外型尺寸：用戶要求設計（mm）

8、電氣接口:  DN15-DN100 ，或公制螺紋，NPT螺紋等，規格、大小、數量可根據用戶要求設計，接口可以選用鋼制材料。

9、防護等級： IP54/IP65，戶外使用需加防雨裝置。

三、安裝及使用方法

1、安裝方式電纜或鋼管布線。根據現場情況M8膨脹螺釘或M8螺釘通過安裝口將防爆外殼固定在墻壁或管架上。

2、連接電纜外徑為φ8-12mm，芯線截面積≥1.5m㎡的阻燃電纜，電纜的防爆進線口螺紋。與鍍鋅護管或防爆撓管連接，按照防爆要求需用防爆膠堵、墊片封口壓緊電纜密封線孔。
